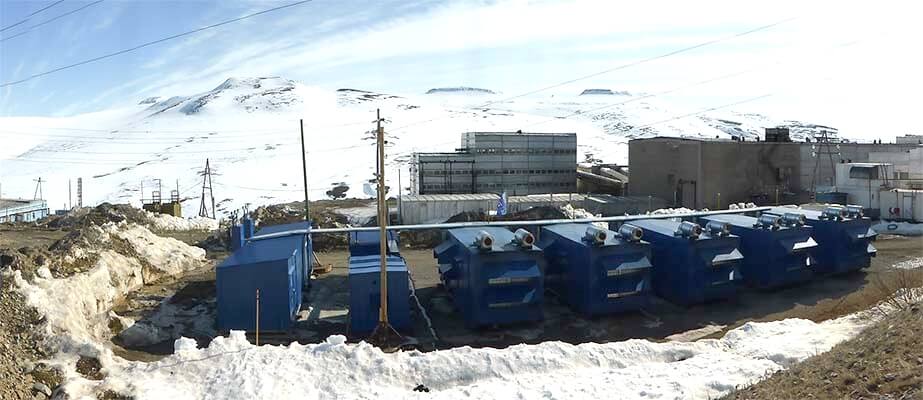

Высоковольтные генераторы (электростанции) 6,3/10,5 кВ в Сызрани

Из чего складывается цена высоковольтного дизель-генератора 10,5 кВ (10500 В) и 6,3 кВ (6300 В)


Высоковольтные генераторы 6,3 кВ и 10,5 кВ - это сложное оборудование энергетического машиностроения. Цена электроагрегата зависит от его комплектации.

Окончательная комплектация определяется в соответствии с проектным решением и зависит от многочисленных параметров:

• места эксплуатации: климатические условия, наличие или отсутствие вблизи промышленной электросети;
• режима эксплуатации: постоянный или резервный режим работы высоковольтного генератора;
• высоковольтная электростанция используется одна или в составе энергокомплекса;
• модель и необходимое напряжение генератора (10, 5кВ или 6,3кВ);
• необходимость использования ЗРУ;
• и другие  параметры.

Только после согласования  комплектации высоковольтной ДГУ производится окончательный расчет цены.

Запрос цены высоковольтного генератора

Комплектация высоковольтных ДГУ 6,3 кВ и 10,5 кВ

ООО «ТД Электроагрегат» использует при производстве дизельных электростанций следующую комплектацию:

1. Модели двигателей: Cummins, Mitsubishi, MTU, Perkins
2. Модели генераторов: Stamford (США) или Marathon Electric (США) , Leroy Somer (Франция) или Mecc Alte (Италия) напряжением 6,3 кВ и 10,5 кВ (50 Гц);
3. Модели контроллеров, применяемые в системе управления: ComAp AMF / IGNT / MINT с возможностью синхронизации до 32 ДЭС;
4. Установка в утепленный контейнер «Север» со степенью автоматизации до 3 или блочно-модульные здания;


5. Также в комплект высоковольтных дизельных электростанций (ДЭС) входит распределительное устройство (РУ), предназначенное для распределения получаемой электрической энергии от ДЭС 6,3 (ДЭС 10,5) кВ и передачи ее потребителям на объекте.



   Распределительное устройство устанавливается в отдельно выделенное помещение блок-контейнера, если речь идет об одном дизель генераторе на объекте. В случае энергокомлекса, имеющего в своем составе несколько дизельных генераторов, распределительное устройство размещается в отдельном блок-контейнере или модульном здании.

   Пример : Комплектная трансформаторная подстанция 2КТПН-П-КК-250-6,3/0,4 с ЗРУ-6,3кВ в блочно-модульном здании


   Исполнение: блочно-контейнерное.
   Габариты, д*ш*в* (мм) 12000*3000*3000.

   Состав РУВН 6,3кВ:
   Состоит из 2 секций
   1 секция:

   • 3 вводные ячейки от 1,2,3 ДЭС
   • 1 ячейка ТСН - на трансформатор 250кВА
   • 1 отходящие линия
   • 1 ячейка ТН

   2 секция:

   • 2 вводные ячейки от 4,5 ДЭС 1 вводная резервная
   • 1 ячейка ТСН - на трансформатор 250кВА
   • 1 отходящие линия
   • 1 ячейка ТН
   Ячейки 6,3кВ - КСО2-10-8B-630 с вакуумными выключателями BB/Tel, релейной защитой БЗП - 18 шт.



   Состав РТП и РУНН:

   Силовые трансформаторы: Сухие ТСЛ-250 кВА - 2 шт. АСГ Трансформаторен



   РУНН 0,4кВ:
   10 отходящих линий на 40А
   Вводные и Секционный автомат без АВР
   автоматические выключатели LS (Южная Корея) с учетом электроэнергии на вводах

   Системы здания:

   • щит собственных нужд,
   • системы рабочего, аварийного, ремонтного и наружного освещения,
   • электрическое отопление (электроконвекторы с терморегулятором),
   • охранно-пожарная сигнализация (с радиоканалом),
   • вентиляция естественная и принудительная.
   В комплект поставки включены лестницы, площадки для обслуживания трансформаторов, электрозащитные средства и огнетушители ОУ-3,
   техническая документация (паспорта, техническое описание, инструкция по монтажу и эксплуатации на русском языке).


6. Для эффективной и удобной работы по отслеживанию параметров работы сложного энергокомплекса, имеющего в своем составе не только дизельные электростанции с высоковольтными генераторами тока, но и дополнительное оборудование предлагается следующее решение: в отдельном помещении или отдельно стоящем утепленном блок-контейнере обустраивается рабочее место оператора.

На своем рабочем месте оператор имеет возможность получать информацию о работе всего энергокомплекса и оперативно реагировать на возникающие внештатные ситуации.

Пример: Операторная

Исполнение: блочно-контейнерное
Габаритными размерами, д*ш*в, мм 6000х2400х2400

• Шкаф центральной сигнализации и питания цепей ОБР (ШЭРА-ЦС-ОБ-2002) - 1 шт.
• Панель управления ПУ с мнемосхемой - 1 шт.

АСУ ТП

• Шкаф АСУ ТП напольного типа, двустороннего обслуживания 800х600х2000 мм (ШхГхВ мм) (Шкаф АСУ ЭТО v3.1) - 1 шт.
• АРМ (Моноблок Asus 23,8", ПО ARIS SCADA базовый комплект (до 1000 телепараметров, до 4 рабочих станций), ARIS SCADA расширение на 1000 параметров) - 1 шт.
• Датчик температуры воздуха ДТС3005-РТ100.В2 ОВЕН - 3 шт.
• Устройство защиты от импульсных перенапряжений и помех DTR 1/12/1500-L - 6 шт.
• Кабельные изделия - 1 шт.

АИИС КУЭ

• Шкаф НКУ УСПД "ЭКОМ-3000" Т-С25-М3-В4-G-TE в комплекте с ИБП SMX750I - 1 шт.
• Модуль грозозащиты - 2 шт.
• Программный комплекс «Энергосфера», программа «Локальный АРМ «Энергосфера». Комплект для работы с УСПД (без БД). Однопользовательская локальная версия. SCADA-интерфейс, редактор экранов, генератор отчетных форм. Работает с УСПД «ЭКОМ-3000» только по CRQ-протоколу (TCPIP). Все данные хранятся в контроллере. Не требует базы данных - 1 шт.

• Кабельные изделия - 1 шт.

Мобильные (передвижные) высоковольтные электростанции

Передвижные дизельные электростанции предназначены для использования на открытых площадках и оперативного перемещения с места на место с помощью автотранспортных средств.
В зависимости от:

• конструктивных особенностей дизельного электроагрегата,
• планируемых условий эксплуатации,
• планируемых способов перемещения в зависимости от качества дорог,
• технического задания Заказчика

конструкторским отделом предприятия подбирается способ транспортировки высоковольтного генератора.

Т.к. мощность высоковольтных электростанций от 400 кВт и выше, то существуют два варианта обеспечения их мобильности:

• установка контейнера с ДГУ на прицеп или автомобильные шасси - для перемещения по дорогам с качественным покрытием.

  Мобильность таких изделий возможно обеспечить при условии размещения изделий в блок-контейнере с габаритами, допускающими транспортировку по существующим дорогам. Установка изделий на прицеп/шасси для отдаленных районов крайне нецелесообразно из-за отсутствия дорог хорошего качества.
• на металлические сани/полозья - для облегчения перемещения дизель генератора по бездорожью в труднопроходимое место на небольшие расстояния. Тягачом могут быть вездеход или болотоход, гусеничный или колесный трактор.

• при транспортировке в зимнее время по снежному покрову и на большие расстояния целесообразно использовать волокуши.


Для перемещения передвижной электростанции - блок-контейнера на шасси или салазках - не требуется привлечения грузоподъемной техники.

Установка блок-контейнера с высоковольтной ДЭС на сани/полозья не исключает его транспортировку автомобильным, водным, железнодорожным или авиационным транспортом, т.к. габариты контейнеров позволяют транспортировать их без специального разрешения.

Установка блок-контейнера на отведенное место не требует предварительной сложной подготовки площадки или организации фундамента: достаточно ровной поверхности.

Таким образом, для обеспечения мобильности высоковольтных ДЭС большой мощности для перемещения в труднодоступных районах оптимальным вариантом является установка контейнера на сани/салазки, изготовленные из стальной трубы.

Проектирование высоковольтных генераторов и электростанций в Сызрани

Установка, монтажные и пусконаладочные работы дизельных генераторов 6300 В/10500 В

Гарантийное и послегарантийное обслуживание высоковольтных ДГУ 10 кВ и 6 кВ

ООО "ТД Электроагрегат" имеет собственную сервисную службу.

Кроме выполнения сервисных работ в необходимом объеме непосредственно на территории сервисного центра, специалисты мобильных бригад выезжают на объекты, расположенные на территории РФ.

Наличие собственного сервисного центра и нескольких мобильных бригад обеспечивают:

• гарантийные обязательства на все реализованные высоковольтные (6300 В и 10500 В) дизельные электростанции и генераторы,
• техническую поддержку по любым вопросам работы дизель генератора; оперативное решение как дистанционно (телефон, скайп), так и с выездом на объект
• постгарантийное обслуживание в полном объеме: техническое обслуживание, диагностика и ремонт, заказ оригинальных запасных частей и расходных материалов.

Цены на все работы предварительно согласовываются с клиентом.

Доставка высоковольтных дизельных генераторов и электростанций

Доставка высоковольтного агрегата 6300 В/10500 В или отдельных компонентов многоагрегатного энергокомплекса  заказчика осуществляется любым видом транспорта: автомобильным или железнодорожным, морским или авиатранспортом.

1. доставка до порта погрузки на автомобиле,
2. затем морским транспортом до порта разгрузки,
3. затем трактором на волокуше по бездорожью до объекта.

Сертификаты соответствия на передвижные дизельные электростанции и электроагрегаты ЭТРО контейнерного типа
